扫描式热金属检测器
Rota-Sonde DC4500

  • 智能显示信号幅度
  • 线状激光指示探测区域
  • 针对最困难的应用而设计
  • 极高的灵敏度 180°C

介绍

Rota-Sonde DC 4500 是一种光机扫描方式工作的传感器, 它对热工件发出的红外辐射敏感。
它是一个独立完整的传感器,包括:

  • 设有重型电气连接器的光电子系统本体
  • 设有空气吹扫接口的窗口保护罩
  • 冷却旁板和可调节方位的安装底座

Rota-Sonde DC4500 的设计以及压铸铝壳体都确保它特别适应钢铁工业恶劣的工作环境(撞击,振动,高 温,水汽,烟尘)。

优点

  • 极窄的横向视场保证极高的检测定位精度:和目标工件的温度、尺寸及位置无关
  • 解析光束(瞬态视场)小,确保在有水汽、烟尘的场合也能提供可靠的检测
  • 设有瞄准指示用线状激光(型号 – LL)或点状激光(型号 – LP),方便传感器的方位调整
  • 设有LED 光柱,显示信号幅度和检测门槛,极大地方便了传感器的灵敏度设置
  • 后面板显示还提供检测裕度、报警及裕度过低提醒等信息,大大提高了传感器的分析、诊断功能
  • 高灵敏度:180℃
  • 在线可选择的2 个灵敏度档位
  • 设有两种固定开口的垂直挡光片,更好地适应了现场对快速调整的要求:2 mm 开口用于常规应用,而0.7 mm 开口用于高温目标的检测应用
  • 维护方便:可快速地打开窗罩,清洁窗口玻璃,也可快速地更换传感器……
  • 可直接升级替代DELTA 型号Rota-Sonde DC3000DC4000
  • 当直接接近、操作传感器有困难时,可选用接线盒CR4500DC,实施远程设置和诊断

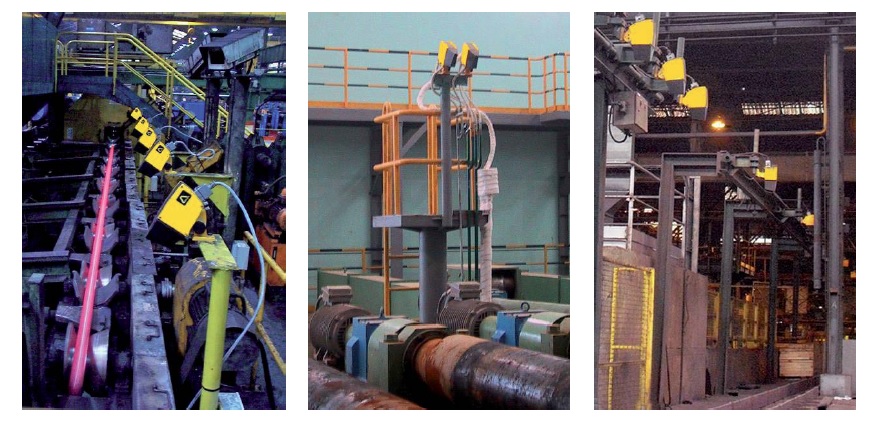

应用

Rota-Sonde DC4500 是应用于连铸和轧线的扫描型热金属检测器,有两个灵敏度档位供选用,并具有两 种自监测功能,还提供光柱显示以帮助用户设置灵敏度和诊断应用问题。 当选用 “高灵敏度” 档位时,该检测器可以检测温度低至 180℃ 的钢铁工件。
因此,Rota-Sonde DC4500 极好地满足了钢铁工业所有的对热金属检测的应用需求,包括对如钛、铪和 铝等低温轧制工件或低发射率工件的检测应用。对于那些由于生产工艺或材料的改变可能引起工件温度 或发射率很大变化的应用场合,这种热金属检测器也是非常适用的,比如对穿水冷却后工件的检测或对 特殊钢工件的检测等。

工作原理

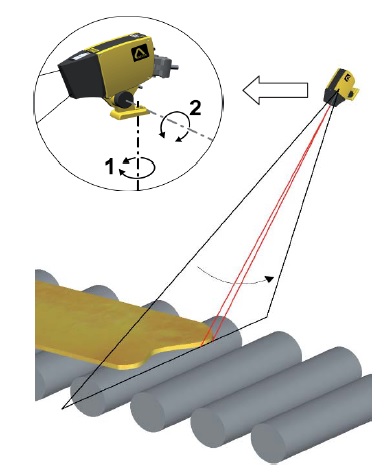

红外扫描实现高精度检测:
Rota-Sonde DC4500 在很小的横向视场内扫描热工件发出
的红外辐射,不同的型号分别提供10°、30°或50°
的不同扫描角度。

  • 垂直方向扫描角度大(最大 50°)
  • 水平方向检测视场窄,提供很精确的检测
  • 小的瞬时检测视场使得传感器距离目标很远时也不
    会降低检测灵敏度

宽的红外光谱敏感范围保证传感器的高灵敏度:
Rota-Sonde DC4500 采用具有很高灵敏度和宽红外光谱敏
感范围的红外探测器,使得能检测温度低至150℃ 的
钢铁。这样,传感器便能可靠地检测温度低至180℃钢
铁工件。
所有这些特性保证了精确、可靠的检测,无论目标工件
的尺寸、温度、距离远近或者它在扫描视场中的位置。

构造

Rota-Sonde DC4500 安装在一个密封的重型压铸铝外壳
内,还包括:

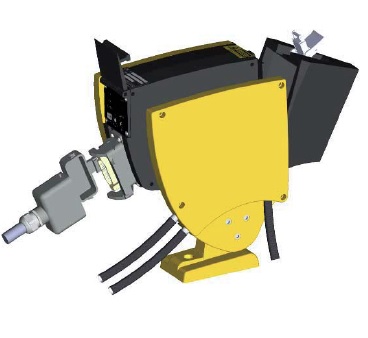

  • 设有不锈钢钢管的冷却旁板,用于传感器的冷却
  • 带空气吹扫接口的窗罩,用于保护窗口玻璃。窗罩
    设有快速锁扣,以便在需要清洁窗口玻璃时能快速
    地打开和闭合
  • 在同一垂直挡光片上设有2 种不同规格的开口:
    2 mm 和 0.7 mm(DC4510 和DC4530)
  • 可以作两个方向旋转调整的安装底座
  • 冷却水和吹扫空气的接口都设在冷却旁板上。这样
    就可以在不切断水源和气源的情况下更换传感器本
    体,且无需进行传感器安装方位的重新调整
  • 重型连接器及带不锈钢钢丝网保护层的耐高温电缆

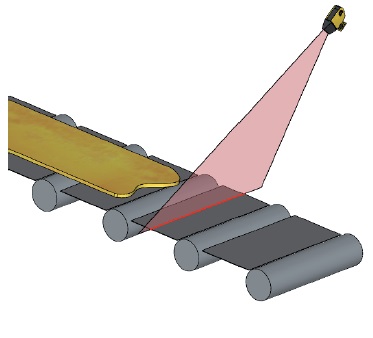

激光瞄准

Rota-Sonde DC4500 有两种激光瞄准方式可供选择:

  • 线状激光(LL 型号): 激光线精确给出视场范围,这为
    调整传感器方位从而调整检测区域提供极大方便
  • 点状激光(LP 型号): 激光点给出检测视场的横向位





灵敏度设置及诊断功能

快速翻盖保护的控制面板:

  • 2 个光柱: 一个给出探测器实时信号幅度(绿色LED),另一个
    (蓝色LED)给出门槛电平(THR.)的设置位置
  • 两个灵敏度设置电位器(每个档位一个),并由蓝色LED 指示哪
    个档位的灵敏度电位器被激活选中
  • 一个激光/测试按钮: 用于切换激光瞄准的开或关
    持续按下超过3 秒钟将启动测试功能;测试功能也可远程启动
  • 3 个 LED 指示灯给出传感器状态

自监测功能:
为了优化预防性维护作业并提高检测器工作的可靠性,Rota-Sonde DC4500 提供

  • ALARM(报警) 输出和LED 指示: 当检测器内部发生以下任何一种或多种故障时,此信号被激活: 内 部温度过高(极限为55℃)、扫描系统故障或者电子线路板故障。
  • CONTROL(控制) 输出和LED 指示: 当检测的富裕度不充足时(光柱上的信号高度只超过门槛1 个或 2 个 LED),此信号被激活。这表明窗口玻璃变得很脏了,或者灵敏度设置不正确(门槛电平太高) , 或者由于检测背景(如辊道、侧导板、导槽等)变得很热了,从而被动地把灵敏度设得很低(门槛电平 过高)。
  • 远程测试功能。

可选附件

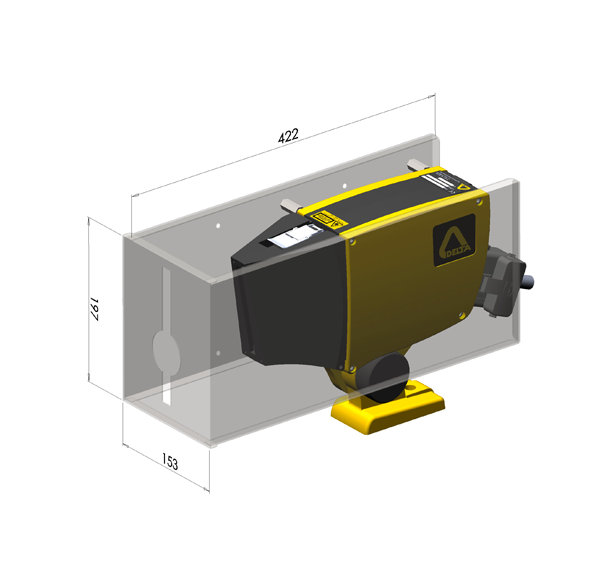

  • 隔热罩,用于阻隔直接热辐射,保护传感器 – 货号

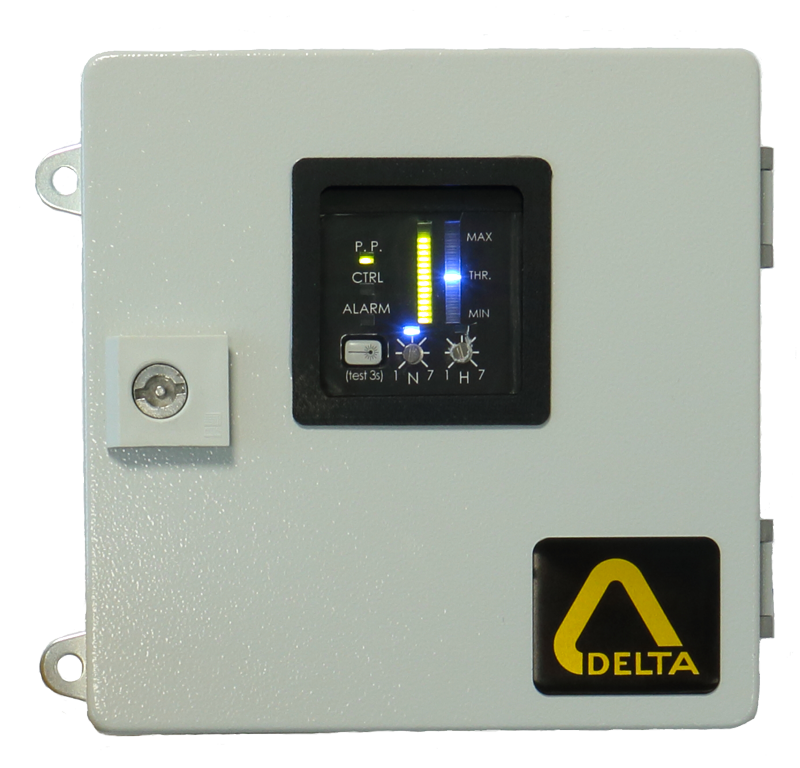

  • 接线盒 CR4500DC, 用于远程设置及诊断
