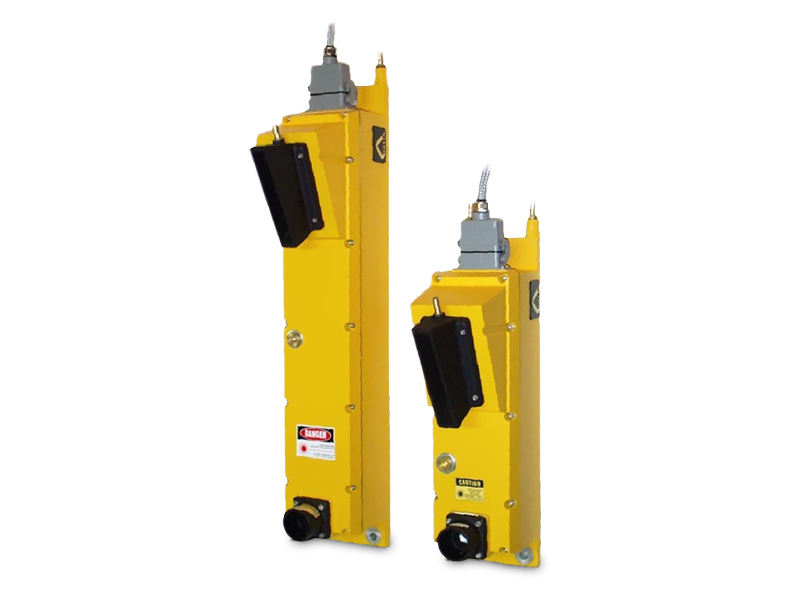

三角形原理激光测量传感器
Trilas-TL

  • 最大测量距离达10 m
  • 对任何种类的表面都可进行测量
  • 专为极端恶劣环境设计
  • 高精度和快速响应

特点

Trilas TL是一种数字式、高分辨率、非接触式的三角形原理激光测距传感器。测距目标可以是热的或冷的,静止的或运动的。

传感器特点:

  • 离被测目标距离最大可达10m,测量范围达8m
  • 高精度:根据测量范围的不同,其精度优于0.08% - 0.15%
  • 响应速度快:5 ms
  • 2mW、5mW或10mW激光功率,以适应不同工况:不同的环境和目标温度
  • 传感器随时待用,无需校准
  • 具有自监测功能

通过组合几个传感器,即可完成尺寸测量和形状测量。

典型应用

en-trilas-003-800x600

en-trilas-004-800x600

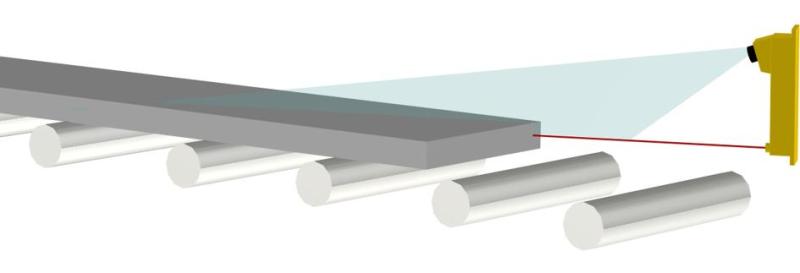

板坯位置测量

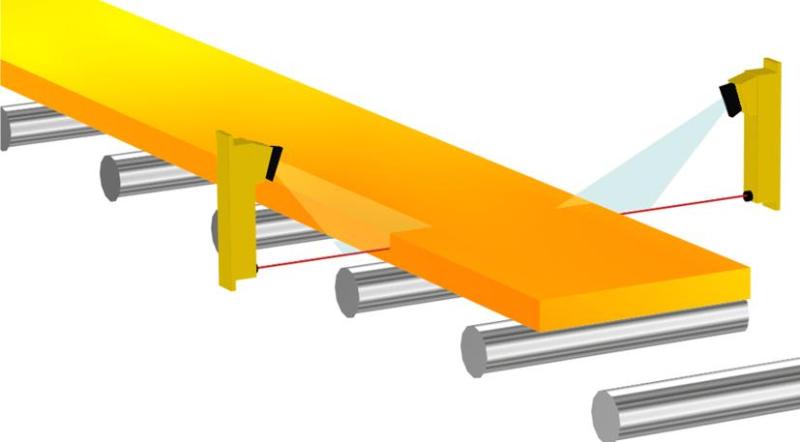

板坯宽度测量

en-trilas-005-800x600

en-trilas-006-800x600

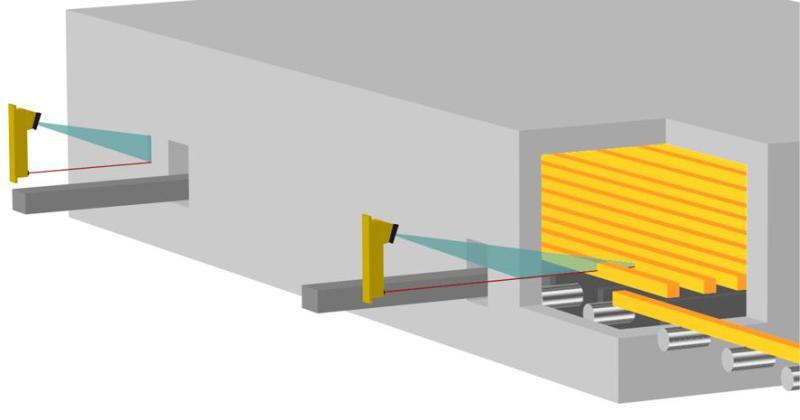

位置控制-加热炉内工件出炉

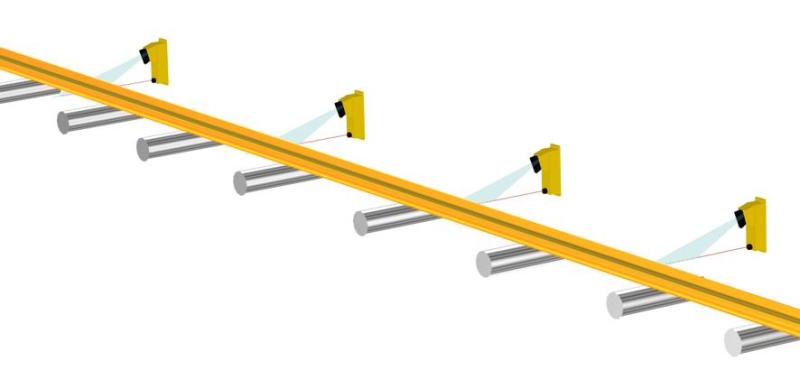

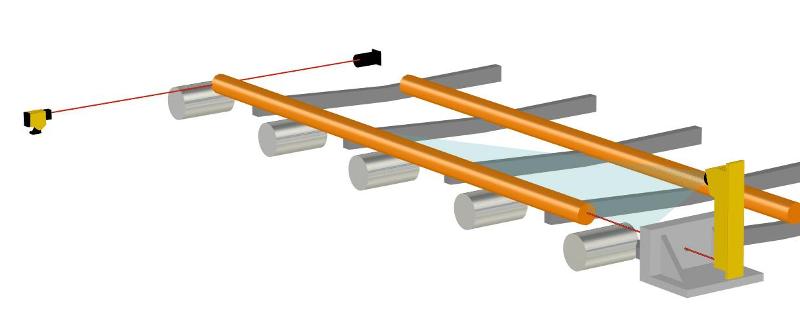

方坯、棒材的长度测量

en-trilas-007-800x600

en-trilas-008-800x600

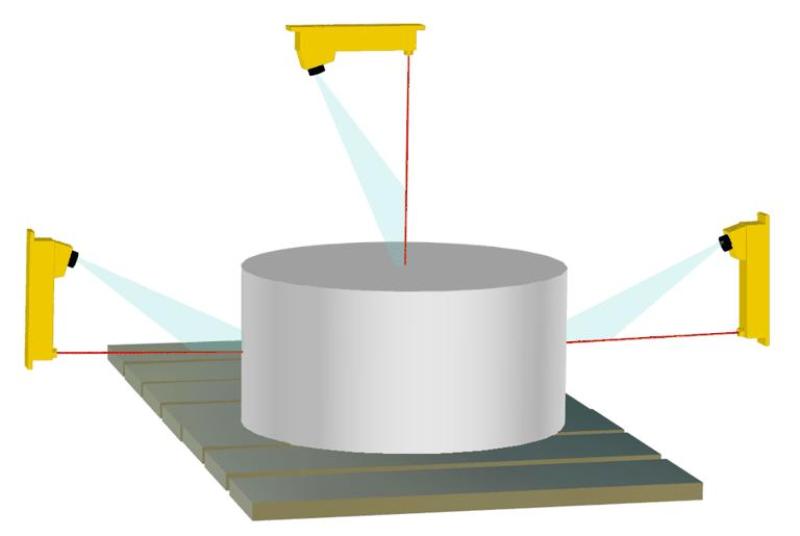

平直度测量

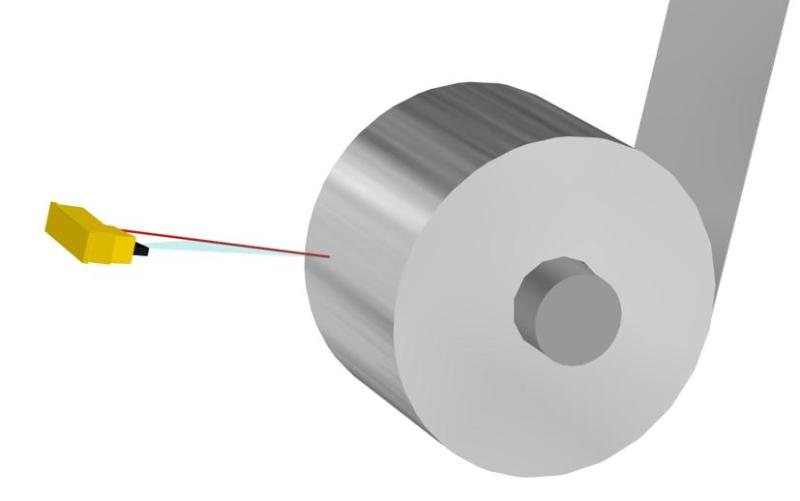

钢卷直径测量-开卷、收卷

en-trilas-009-800x600

en-trilas-010-800x600

钢卷位置控制,钢卷直径和高度测量

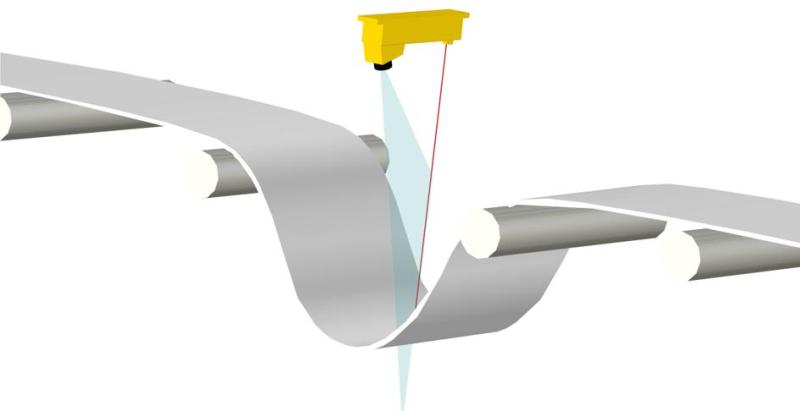

带钢的活套控制

描述

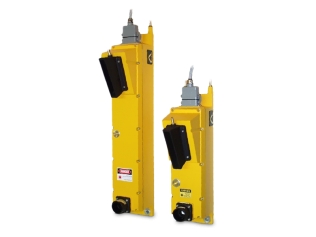

Trilas TL传感器装在铸铝外壳中,包括一个可见光激光发射器及其电源、带光学聚焦系统的光电二极管列阵和信号处理电路。

激光束的输出窗口和光学聚焦系统的输入窗口都装有带压缩空气接口的保护罩。这一措施避免了灰尘的沉积和水蒸汽的干扰。传感器的电气连接通过连接器实现。传感器配备相应的插头和铠装保护的硅橡胶电缆(标准长度2米)。依据不同的激光功率和测量范围有不同型号的Trilas TL可供选择。

工作原理

Trilas TL 传感器的工作原理是光学三角形测量原理。

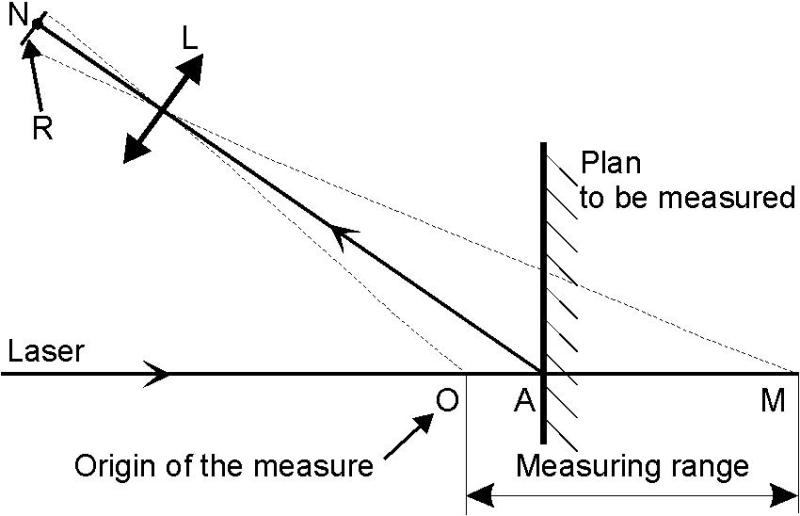

光电二极管列阵R通过透镜L观察激光束照射在待测工件表面形成的光斑。距离OA和光电二极管列阵上的位置N相对应。它们之间的关系仅和系统的几何形状有关,已在出厂前校准、定标完毕。

en-trilas-011-800x600

Profibus-DP

Trilas TL提供0-10 V 或4-20 mA模拟量输出,通讯协议可选择RS485Profibus-DP
