时间法激光测距传感器

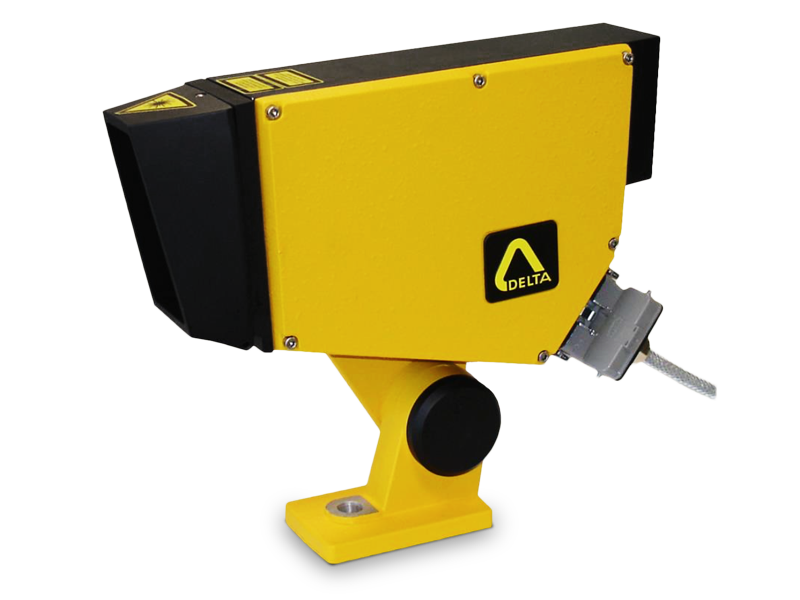

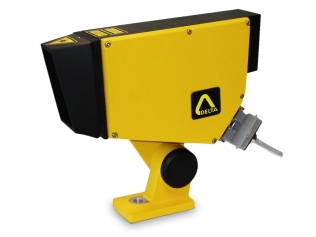

Dilas FT4200

  • 直接作用于目标表面时, 测量距离可达500m, 最高目标温度可达1350℃
  • 高速采样、测量
  • Profibus-DP communication protocol
  • 专为钢铁工业环境设计

特点

Dilas FT4200是数字式、高精度、非接触式激光测距传感器。

测距目标可以是常温或高温、静止或运动。Dilas FT4200可以测量任何表面不光亮的目标的距离。

  • 直接作用于目标表面时, 测量距离可达500m
  • 目标温度最高可达1350℃
  • 采用高功率红外激光
  • 快速采样
  • 精度:± 20 mm
  • 采用可见激光瞄准 (class 2)
  • 可用PC软件设置传感器输出参数
  • 无需定标
  • 配备水冷及空气吹扫功能, 适应钢铁工业环境

Dilas FT4200 可方便地由软件进行配置, 以最佳测量参数满足实际应用的要求。基于Windows操作系统的传感器配置软件可以帮助用户方便、快速地观察传感器的状态参数和测量数据, 图形用户界面使得传感器的参数设置简单、方便。在传感器后端设有一个RS232C通讯接口(M12 连接器), 每个传感器都配给了一根通讯电缆, 一端可连接传感器, 另一端可以连接PC的9针 D连接器。

典型应用

en-ft4200-002-800x600

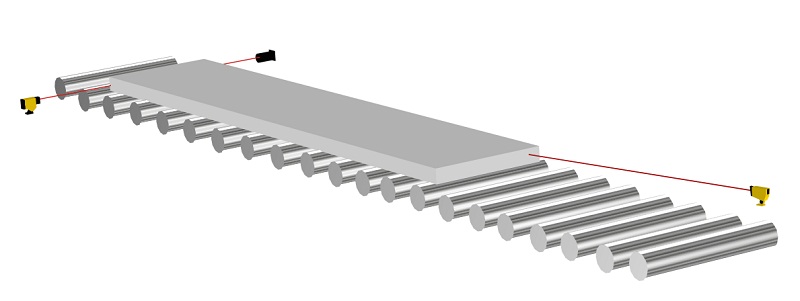

板坯的位置与长度测量

en-ft4200-003-800x600

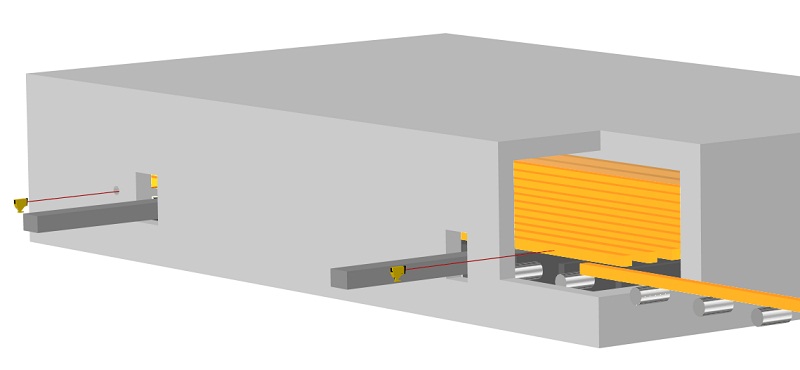

加热炉出炉侧的坯料位置控制

en-ft4200-004-800x600

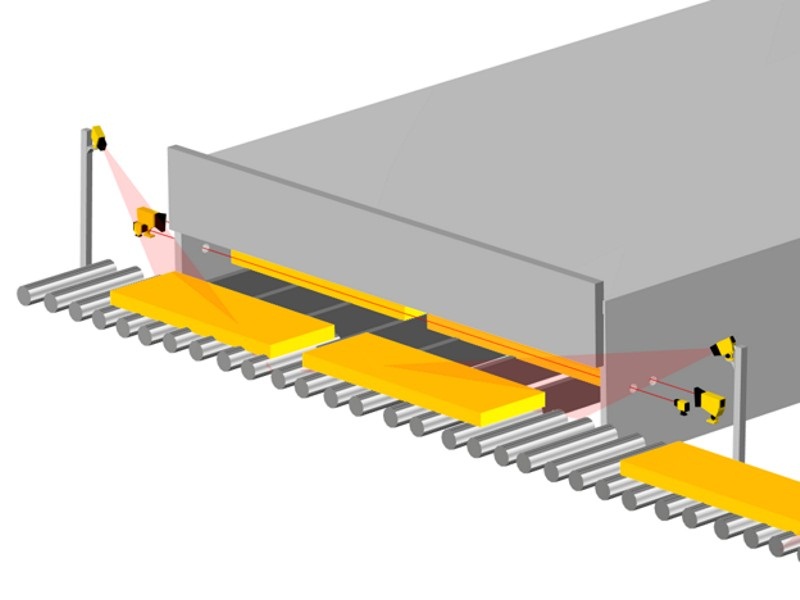

加热炉出炉侧的双排料板坯的检测与位置控制

介绍

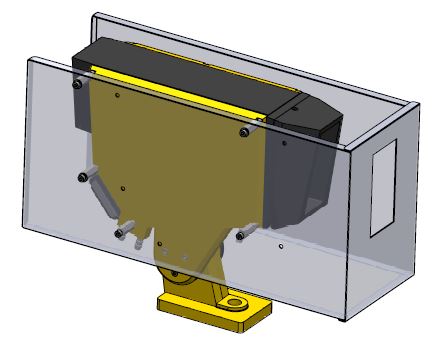

Dilas FT4200传感器装在铸铝外壳中。 窗口玻璃护罩上装有吹扫空气接口, 可以在窗口玻璃前形成向外的正压。传感器主体安装在设有不锈钢水冷管的冷却旁板上, 然后再装到可以进行两轴方位调整的底座上。通过带2米电缆的连接器实现电气连接。传感器发货时已配备相应的连接器和带不锈钢钢丝网保护层的硅橡胶电缆(标准长度2 m )。

在传感器后端设有RS232接口, 用于和PC连接、通讯, 以配置传感器参数。

工作原理

Dilas FT4200的工作是基于对光传输时间的测量。传感器通过测量红外激光脉冲的传输时间计算传感器到目标表面的距离。
