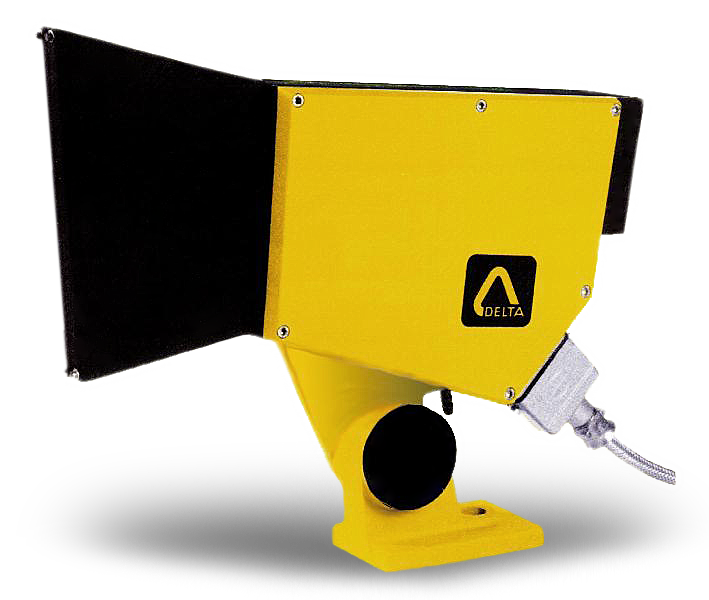

红外线活套扫描器
Rota-Sonde TS2006

  • 红外检测-高灵敏度250℃或400℃
  • 使用维护简单、方便
  • 具有自监测和报警功能

特点

ROTA-SONDE TS 2006 检测位于其视场范围内的热工件(钢,铜,合金及玻璃等)的位置并输出与工件在视场中的角度位置成正比的信号。

ROTA-SONDE TS 2006 是扫描方式工作的传感器,它对温度高于250 ℃的热工件的红外辐射敏感。

主要特点 :

  • 高灵敏度: 400 °C 或250℃。
  • 红外光谱: 1 至 3 µm。
  • 由自监测功能实现数字式控制。
  • 无需光学调整。
  • 使用维护方便。
  • 专为钢铁工业恶劣的工作环境设计,光电子电路放置于重型外壳中(IP66)。
  • 设有空气吹扫装置和水冷却系统。
  • 提供连接器及设有不锈钢丝网保护层的多芯硅橡胶电缆

应用

en-ts2006-002-800x600



垂直活套控制





en-ts2006-003-800x600

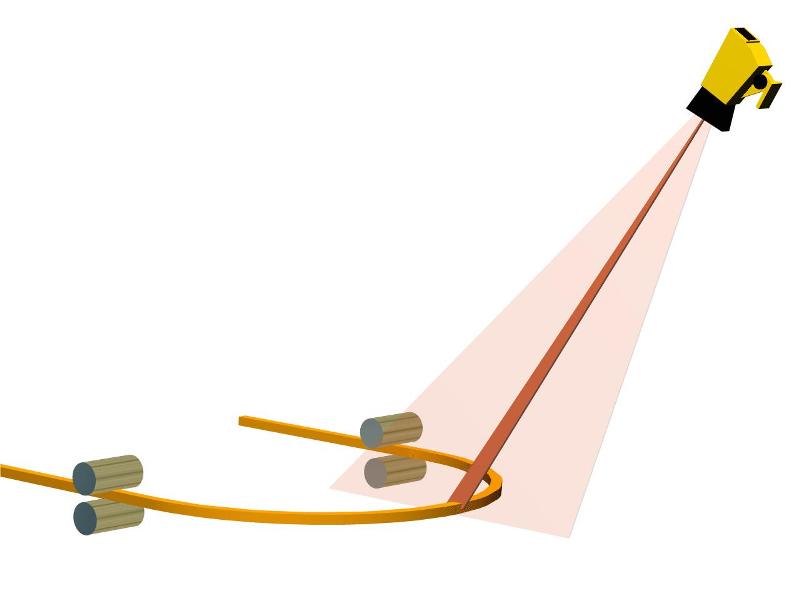

水平活套控制







en-ts2006-004-800x600





热钢板的对中控制和纠偏控制;板坯边沿的位置控制,用于火焰切割机。















工作原理:红外扫描

传感器通过一个旋转的带反射镜的装置(转鼓)扫描它的视场范围。

当传感器的解析光束检测到位于其扫描视场中的热工件的前边沿的红外辐射时,此红外辐射被转鼓上的反射镜反射到光电转换元件上,经光电转换后,得到一个"测量"脉冲序列。

另外,传感器内部也产生一个与扫描视场起始端相对应的参考脉冲。

参考脉冲与 测量脉冲之间的时间间隔"t" 和扫描视场起始端与热工件前边沿位置之间的角度 "a" 相对应。传感器将时间 "t" 转换为模拟电压,此电压与角度"a"成正比,而与扫描电机的转速无关。

en-ts2006-005-800x600

传感器特点

1. 机械特点

  • 可调节的安装底座。
  • 用不锈钢钢管做回路的水冷旁板允许使用工业级冷却水。水冷旁板与传感器本体独立,所有流体(空气和水)的连接件都置于水冷旁板上。这种结构允许进行快速的传感器更换,而无需断开冷却水和吹扫用空气,也无需在重新安装后进行位置的重新调整。
  • 铰合连接的保护窗罩使得对传感器窗口玻璃的清洁更为简单。
  • 通过使用位于传感器后端的观察孔,可使传感器的位置调整更为简单。

2. 电子特点

  • 硫化铅(PbS)光电转换元件对红外辐射敏感,它为低温目标的检测和水汽环境下的目标检测提供了更高的探测灵敏度。en-ts2006-006-800x600
  • 所有的电子线路都安装在一块可插拔的线路板上。

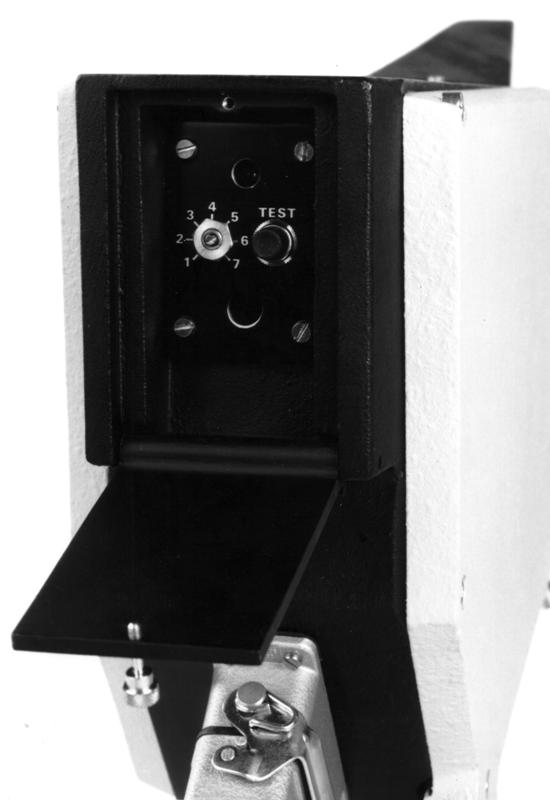

  • 传感器后端铰合连接的保护盖下面,有一小控制面板。面板上有观察孔,模拟目标的测试按钮,用于灵敏度调整的电位器和显示有无目标被检测到的 LED指示灯。
  • 具有自动监控系统,其功能如下:
    • 监测报警电路监视传感器的灵敏度,提供信号,告知操作者是否需要清洁窗口玻璃或者调高灵敏度。
    • 监测报警电路监测传感器内部温度,提供信号,告知操作者水冷系统是否存在故障。
    • 监测扫描电机的转速。
    • 指示电源故障。
