对射式激光光栅

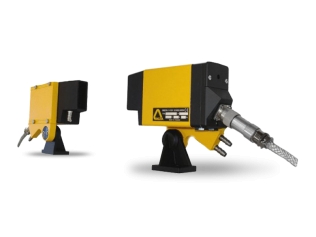

VLP21-VRH

  • 用于极端条件下的检测
  • 设有可见激光,用于发射和接收的对准
  • 提供报警信号
  • 专为恶劣环境设计

典型应用

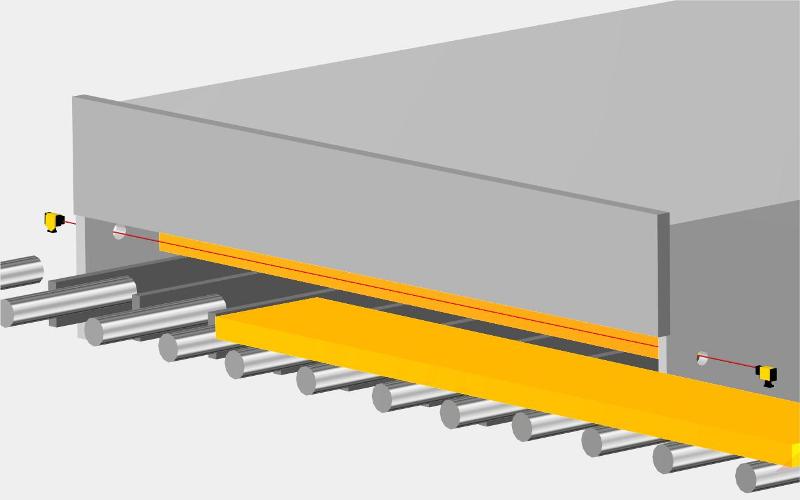

板坯在加热炉内出炉前的位置检测。

激光光栅VLP21/VRH 的发射器VLP21发射出高功率的红外激光脉冲。 此激光脉冲被接收器VRH中装有滤光片的光敏元件接收,所产生的信号由接收器中的电路处理。传感器根据调制的光束是否被遮挡,改变相应的输出信号。激光的调制、滤光片的特性以及对环境光的自动补偿功能使得传感器对任何其他光源不敏感。

en-vlp20-vrh-003-800x600

特点

- 高功率红外激光脉冲
- 对环境光及加热炉内光热辐射不敏感
- 对由于镜片污染(信号接近设定的门槛电平)可能造成的故障,有提前报警的功能
- 空气吹扫功能及水冷功能
- 模块化结构,便于快速维护

安装调试及对准

VLP21/VRH传感器设有红色激光,用于瞄准,使得此光栅的安装简单而快捷。在按下发射器VLP21后端的按钮后,瞄准用红色激光即点亮并持续点亮10分钟。
接收器设有特殊的对准工作模式,在此工作模式下,LED的闪烁频率和接收信号的强度相关。这个功能用于精确调整发射器和接收器的对准。
