漫反射光栅

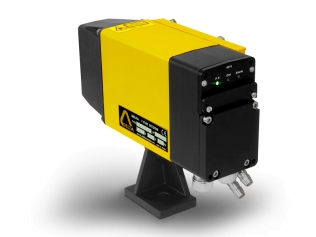

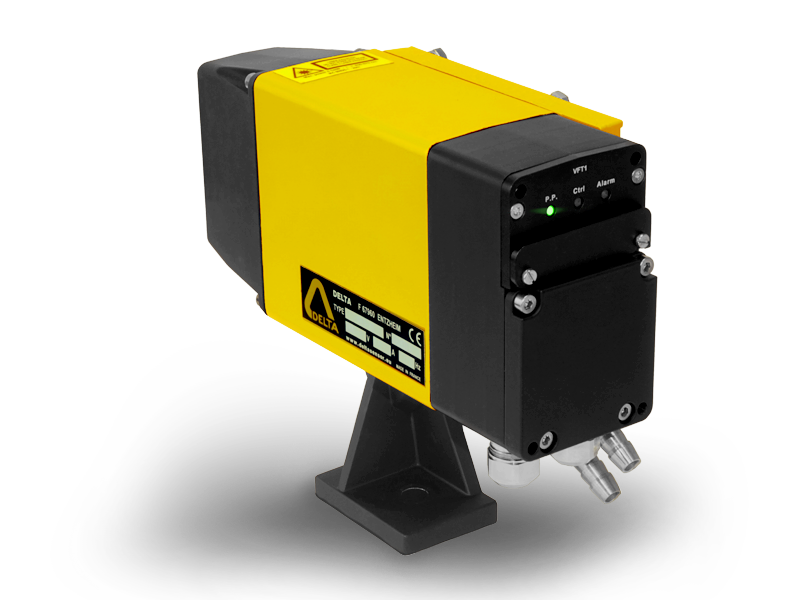

VFT1

  • 检测距离可达10 米,无论冷热工件
  • 无需反射器
  • 安装简单、设置方便
  • 专为钢铁工业恶劣环境设计

工作原理

VFT1 采用LED,利用光的飞行时间进行检测。DELTA 公司采用该技术,提出了一种适用于钢铁工业恶劣
环境的工件到位检测的创新解决方案。该产品适用于低反射率目标以及高温目标,并且与激光技术相
比,适用于更广的工作环境温度范围。
由于采用光的飞行时间技术,该传感器能够可靠检测目标的到位,不受任何背景目标的影响。

特点

  • 检测距离: 对于灰色表面(18%的反射率), 从 0.8 m 至10 m;对于黑色表面(6%的反射率), 从0.8 m 至
  • 8 m
  • 目标温度: 最高可达 1250℃
  • 检测分辨率(目标与背景之间的距离):

o 目标距离范围 1.2 m 至6 m, 并且目标最高温度在1000℃以下时,分辨率为150 mm

o 目标距离范围 0.8 m 至10 m, 或者目标最高温度在1250℃以下时,分辨率为300 mm

  • 响应时间: 从 2 ms(白色哑光表面,2 m 距离)至14 ms(反射率6%的黑色表面,8 m 距离)
  • 2 路互补电平的检测到目标输出及1 路报警输出
  • 可见激光瞄准指示(class 2)
  • 方便的传感器设置:检测范围选择和灵敏度调整
  • 设有水冷却系统(型号 VFT1–J • )和空气吹扫装置
  • 可选的隔热罩(型号 VFT1–J• )

介绍

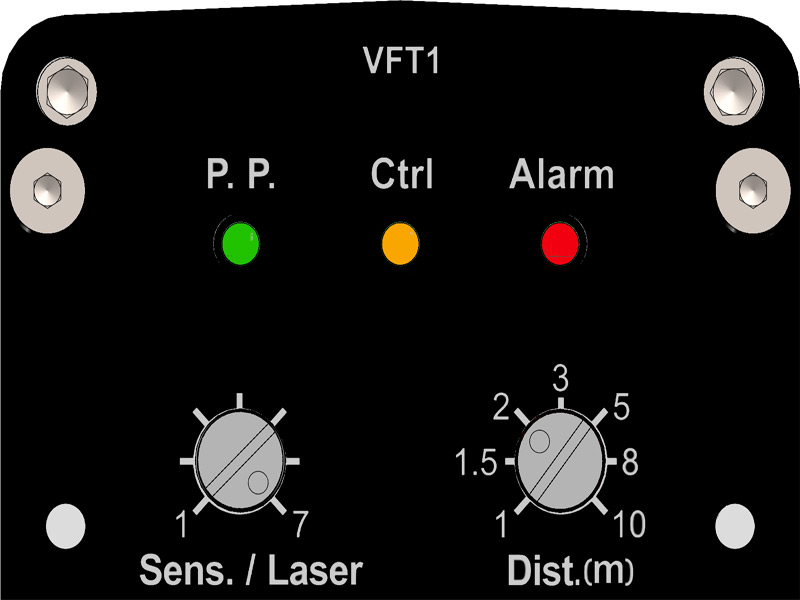

VFT1 使用方便:
- 3 个 LED 给出传感器状态:

  • P.P. 当检测到目标时,显示绿色
  • Ctrl 当检测裕度不足或信号饱和时,显示橙色
  • Alarm 当传感器报警时(内部温度过高或发射器/接收器工          作不正常),显示红色

Dist. 电位器用于设置检测范围(最大10m)。例如:电位器设置
在位置2,传感器的检测范围为0.8 m 至 2 m
- Sens./Laser 电位器用于调整灵敏度
- 激光瞄准器用于瞄准目标。调整 Sens./Laser 电位器将激活该
激光 (激光将持续点亮15 分钟,然后自动关闭)

典型应用

VFT1 适用于很多检测应用,特别适用于不方便或不可能安装常规光栅的反射器的应用场合。
应用举例:

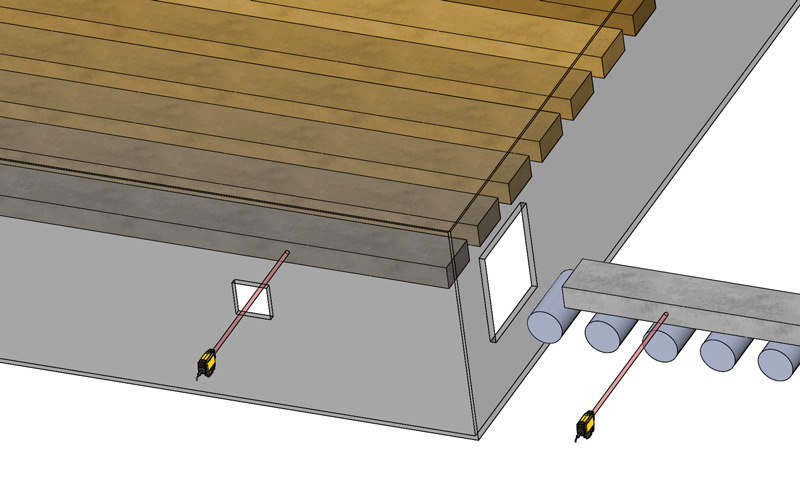

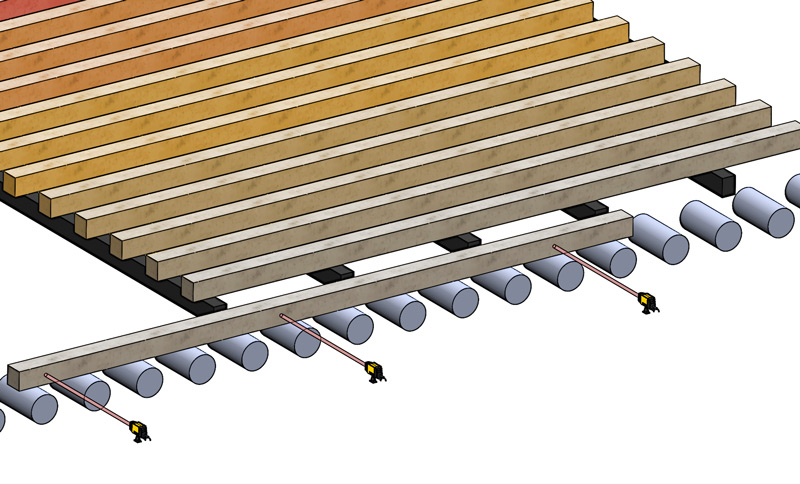

冷床上工件的检测 冷、热钢卷的位置检测

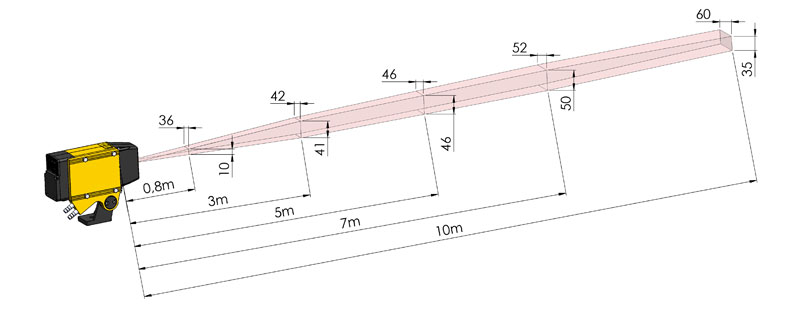

检测区域

可选附件

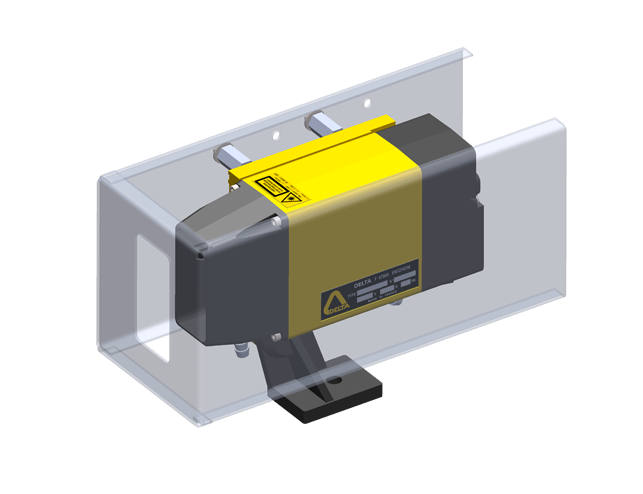

  • 隔热罩, 用于阻隔直接热辐射, 仅可用于型号 VFT1 - J• ,
    订货号:7593826
