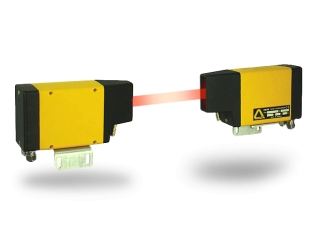

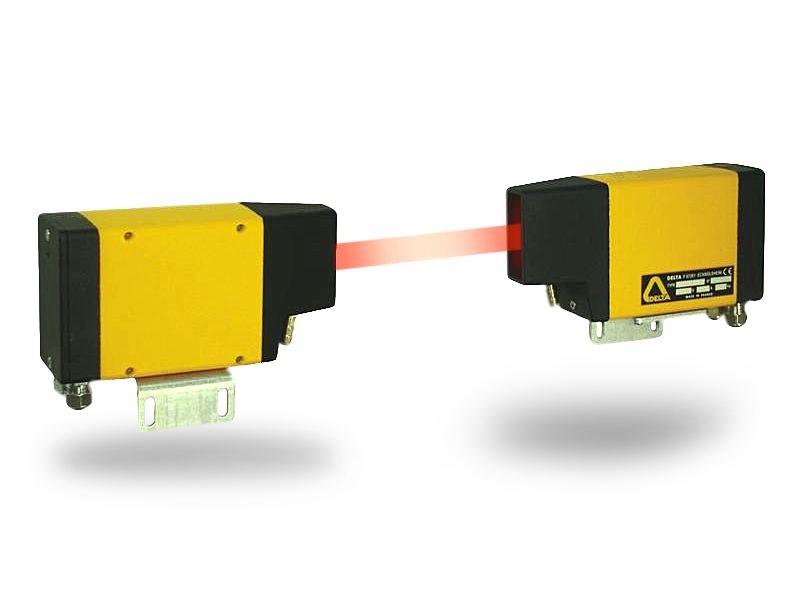

对射式光栅
VE-VR

  • 检测热工件或冷工件
  • 提供报警信号
  • 专为恶劣环境设计
  • 可见光束

特性

  • 二极管发射的可见红光
  • 对环境光不敏感
  • 铸铝外壳,并设有具空气吹扫功能的窗口保护罩和可选的水冷旁板
  • 模块式结构,便于快速的维修、保养
  • 调整和检查:灵敏度电位器,动作及报警指示灯
  • 当光学镜片被严重污染时或传感器内部温度过高时,提供报警信号

光栅 VE/VR主要应用于钢铁工业领域,如轧线、加热炉等。

发射器VE发射出经调制的高强度可见红光。此光束被接收器VR中装有光学滤光片的光电二极管接收,光电二极管转换出的信号被接收器VR 的后续电路处理。 输出电路根据此调制光束是否被遮挡对输出状态进行切换。

光束的调制、特殊的滤光片以及对环境光的自动补偿功能使得传感器对其他环境光源不敏感。

介绍

光栅VE/VR 由发射器VE和接收器VR组成:

发射器VE包括

  • 由电源、发射二极管和光学透镜等组成的光电装置本体
  • 设有保护盖的接线端子,或者配有耐高温电缆的连接器
  • 设有空气吹扫接口的窗口保护罩
  • 可选的水冷旁板,用于环境温度高于70 ℃的场合

接收器VR包括:

  • 由光学透镜、特殊滤光片、光电二极管、电子线路、继电器或固态继电器或晶体管输出电路以及电源组成的光电装置本体
  • 设有保护盖的接线端子,或者配有耐高温电缆的连接器
  • 设有空气吹扫接口的窗口保护罩
  • 可选的水冷旁板,用于环境温度高于70 ℃的场合

安装与调试

1. 传感器安装方位的调整:

  • 调整灵敏度电位器,将灵敏度设置为最大
  • 调整发射器VE的方位,使得在接收器VR的镜片上有最强的红色反光
  • 在垂直和水平方向上旋转传感器,确定传感器动作时的位置,将它固定在上述临界点的中心位置。
  • 在传感器安装方位调整正确的情况下,接收器VR的LED指示灯应该为绿色或熄灭(与具体型号有关,见后页表格)。如果LED为红色或橙色,则表明传感器接收到的光强太弱,传感器进入报警状态。这种情况下,请重新调整VEVR的安装方位,或清洁传感器光学镜片。

2. 传感器动作确认:

移动工件至检测点,确认接收器VR的LED指示灯应该动作。工件移开,指示灯状态应该复原。
