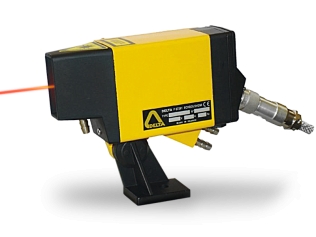

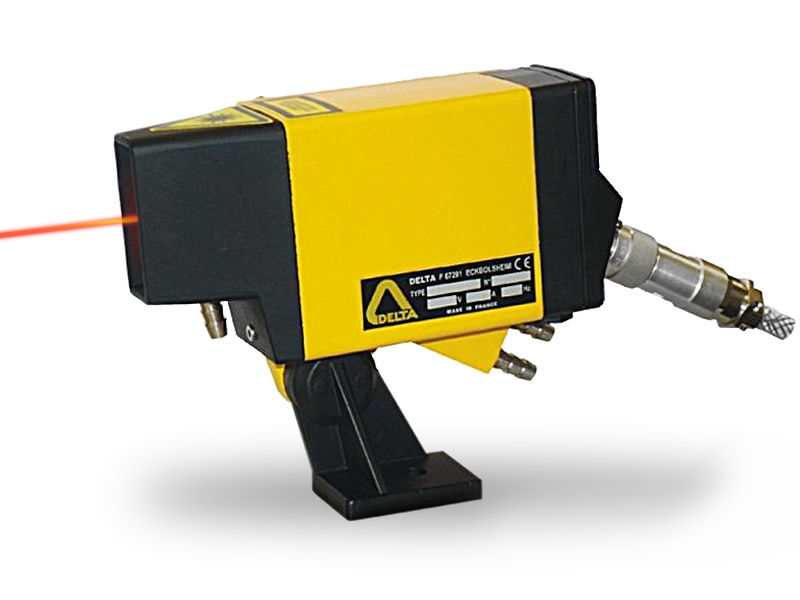

激光光栅
V5

  • 可探测冷热工件
  • 铸铝外壳
  • 专为恶劣环境设计
  • 可见激光束

优点

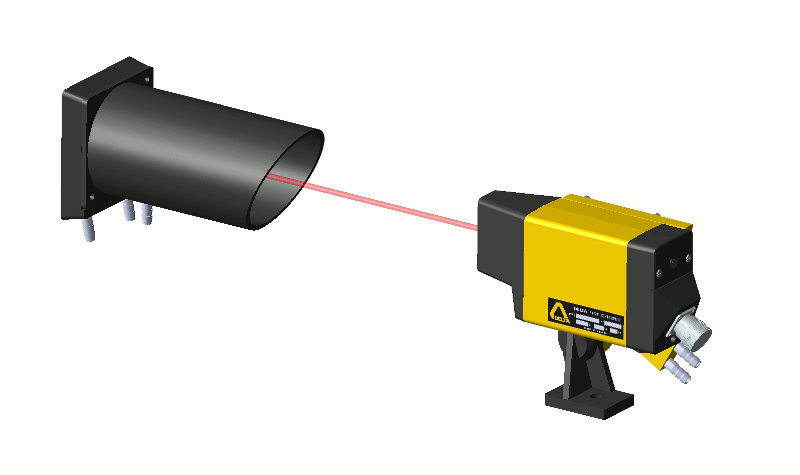

V5传感器和R型反射器配套使用(参考资料: CH3990)

特点和优点:

  • 可见激光束,激光安全等级II (根据EN60825-1标准,无特殊的使用条件)
  • 高亮度激光束方便校准,可进行远距离探测(50米)
  • 探测精度高
  • 调制激光光譜,加光学滤波器,不受周围光线的干扰。还可选配特殊滤光器的型号,能在亮度高的环境中使用
  • 铸铝外壳,配有空气吹扫装置及水冷板, 可工作于高温恶劣环境
  • 校准和校验装置:灵敏度调节(电位器),LED动作指示及报警指示
  • 当光学物镜或反射器被污染时,给出报警信号
  • V5G配有特殊滤光器,可在光亮背景中使用

应用举例

en-v5-003-800x600

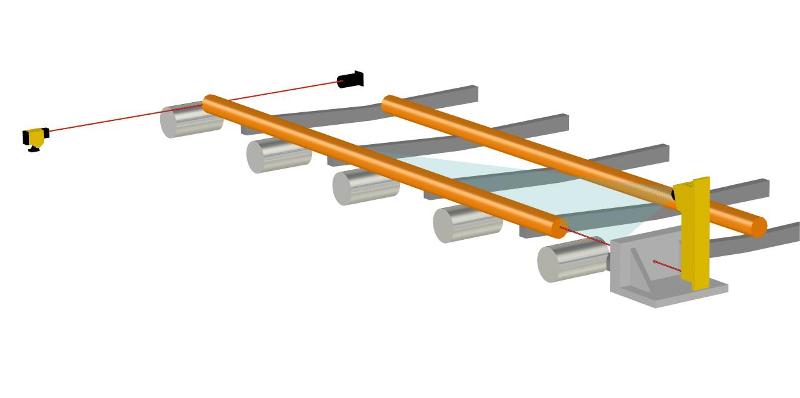

与激光测距传感器一起完成运行中工件长度的检测



en-v5-004-800x600

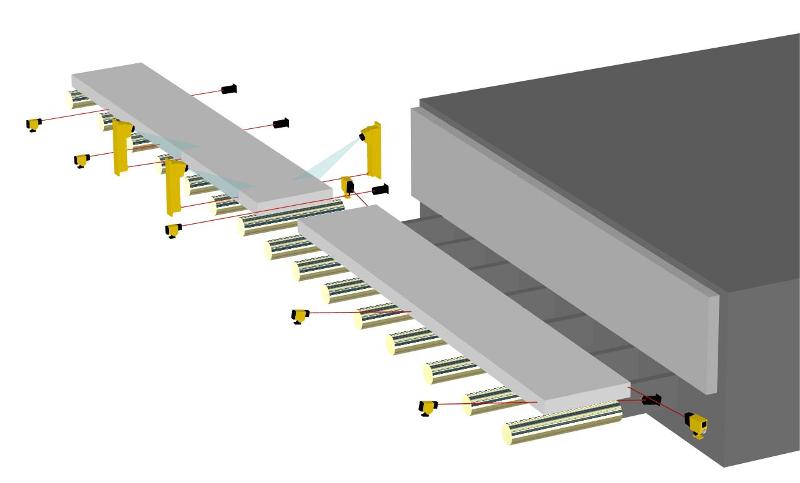

在加热炉入炉区用于板坯的定位检测


V5 型激光光栅可以在钢铁工业中用于探测任何种类的冷产品。

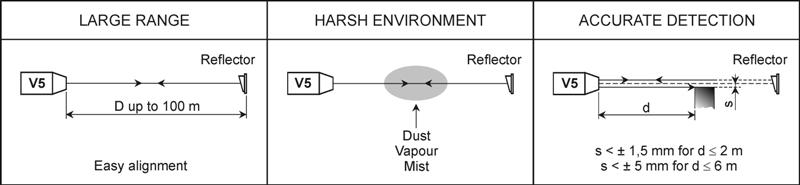

en-v5-005-800x600

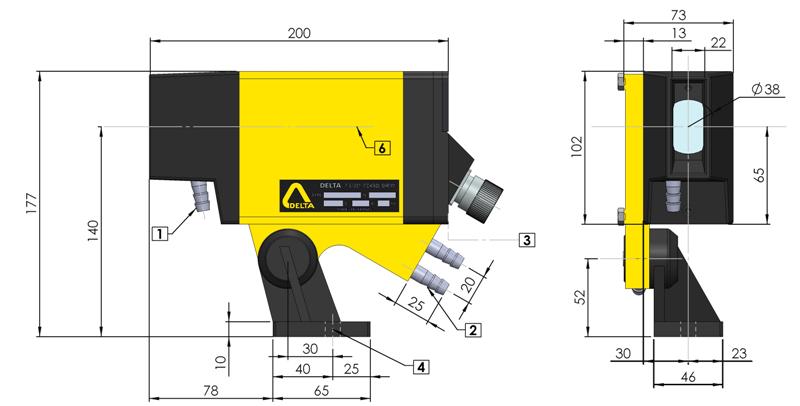

描述

V5型激光光栅包含以下部件:

  • 装有激光二极管, 光电二极管, 处理电路, 电源和带有继电器输出或固态继电器输出或晶体管信号输出电路的线路板
  • 带有保护盖的接线端子输出或者配有2米长耐高温电缆的连接器输出
  • 带有空气吹扫接头的窗口保护罩
  • 水冷旁板(选件), 用于环境温度高于50ºC的场合

工作原理

激光二极管发射出可见的经过调制的光束,被置于传感器对面的反射棱镜发射回来,由光电二极管接收,并由电子处理单元处理。如果光束被遮挡,则给出有工件到位的信号。光束调制器、特殊的光学滤波器和自动调整功能消除了环境光对传感器的干扰。

调试

明亮可见的激光光束使得安装 V5型激光光栅 变得简单和快速﹐安装传感器时,光束必须瞄准探测点。反射器必须按正确角度放置,使得光束的聚焦点对准反射器的中央。探测精度 ( 两米时正负1.5毫米﹐六米时正负5毫米) 可以通过调整灵敏度电位器来调节。
