反射器
R

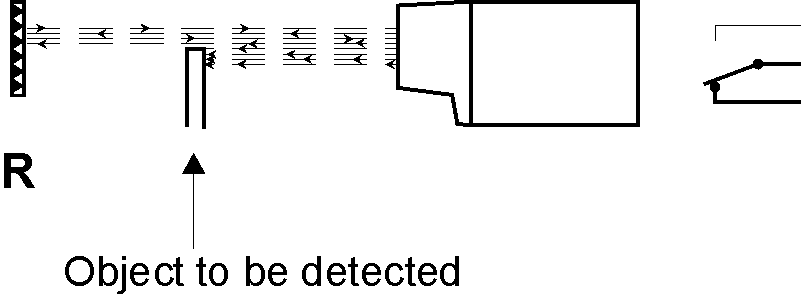

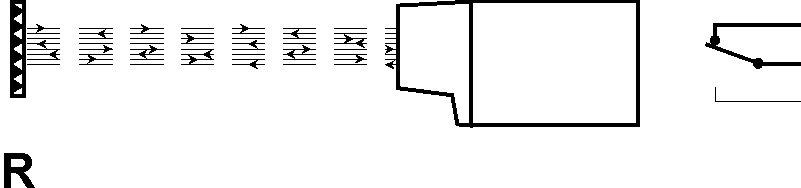

反射器R 能把光线沿原路反射回光源。反射器R可以和光栅检测器V3V5一起构成反射式光栅。



en-r-002





en-r-003



DELTA 公司提供一系列的反射器以满足不同的应用要求:

  • 水冷情况下,环境温度可高达 400 ℃;没有水冷时,环境温度可达250℃
  • 专为恶劣环境设计
  • 空气吹扫功能可以防止尘埃沉积和水蒸汽影响

工作原理

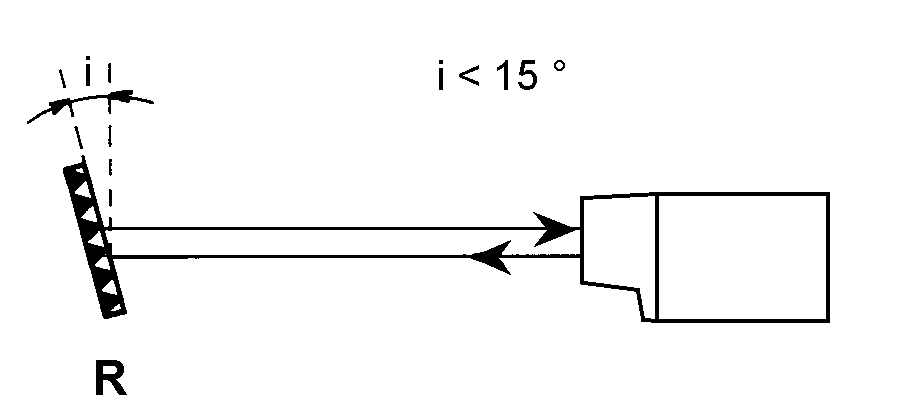

棱镜反射器总是将光线沿与入射光相同的光轴方向反射回去,而与入射角无关。

当然,前提是入射角不能超过 15°。

en-r-004

环境温度

所允许的最高环境温度取决于棱镜的类型。使用水冷底座时,可使反射器工作在更高的环境温度中。

警告 塑料棱镜阵列反射器在强烈的红外辐射下可能变形,甚至在环境温度较低的情况下也会如此。所以,建议不要把塑料反射器置于强烈的红外辐射源(例如:热工件、加热炉等)附近。

机械构造

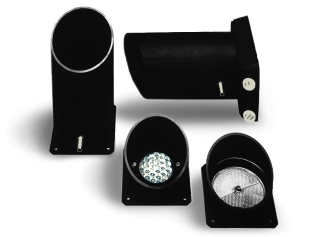

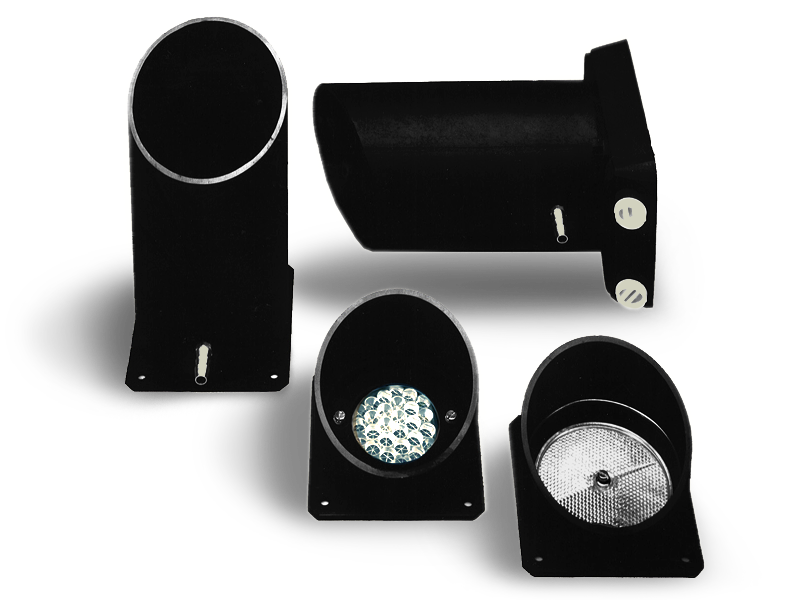

反射器 R 装配在金属底座上,并具有以下特点:

  • 设有防尘罩(R110, R110 HT, R110 HTF)
  • 设有具空气吹扫功能的保护罩,以防止尘埃沉积和水蒸汽影响 (R110 A, R110 HTA, R110 HTAF, R430 HTA,     R430 HTAF)
